Прокладка овального сечения ASME

Содержание

Требования спецификации ASME 16.20
Материальное исполнение

Изготавливается прокладка овального сечения ASME из дуплексной, криогенной, жаропрочной, кислотостойкой, углеродистой, легированной, нержавеющей, окалиностойкой стали, графито-металлического композита или графита в стальной оболочке.

Используются зубчатые, графитовые, спиральновитые прокладки и кольца Армко для высоких давлений и/или агрессивных сред. Нормативным документом на изготовление этих уплотнительных элементов является американская спецификация ASME B16.20.

Имеет прокладка овальная ASME внешний диаметр 34,14 – 1022,35 мм, используется многократно для фланцевых соединений ASME B16.47, ASME B16.5 и API 6B.

Требования спецификации ASME 16.20

На территории РФ прокладки овального в поперечном сечении типа нормируются стандартами АТК 26-18-6, ОСТ 26.260.461 и ОСТ 26-845. Однако некоторые предприятия Российской Федерации либо используют в своих трубопроводах стальной прокат, арматуру, фланцы иностранного производства, либо поставляют продукцию на экспорт в страны Европы, Америки.

В странах Евросоюза конкуренция среди производителей металлопроката значительно выше, чем в России. Поэтому изделия могут стоить дешевле, чем у отечественных поставщиков, даже с учетом растаможки.

В этом случае уплотнительные элементы, как и сами фланцы, могут отличаться формой и размерами. Поэтому прокладка овального сечения ASME востребована отечественными предприятиями нефтегазовой отрасли, химической, машиностроительной промышленности.

По умолчанию прокладка овальная ASME B 16 20 должна соответствовать следующим нормативным требованиям:

· четыре группы изделий – стальные, спирально-навитые, графитовые в оболочке и зубчатые;

· форма поперечного сечения – R (овальные и октагональные), RX, BX;

· материальное исполнение – сталь углеродистая, легированная, нержавеющая коррозионно-стойкая, дуплексная, жаростойкая, жаропрочная, хладостйкая, кислотостойкая;

· маркировка – буквнно-цифровая и/или цветная;

· рабочее давление – от 150 до 2500 класса по регламенту ASME, что соответствует 2 – 42 МПа в отечественных единицах измерения;

· номинальный диаметр – ½ – 24 дюйма (15 – 600 мм) для фланцев ASME B16.5 или 26 – 36 дюймов (650 – 900 мм) для фланцев ASME B 16.47 А серии, API 605 В серии.

Стальные кольца штампуются или вытачиваются а станках из трубчатых заготовок. Имеют сплошное сечение овальной, восьмигранной или более сложной формы.

В спирально-навитых прокладках чередуются слои графита и стали. Дополнительно с внутреннего, вешнего, обоих краев на них могут устанавливаться центрирующие кольца из эластомера. Они упираются в крепежные болты, обеспечивают гарантированное размещение уплотнительной поверхности посередине посадочных поверхностей фланцев.

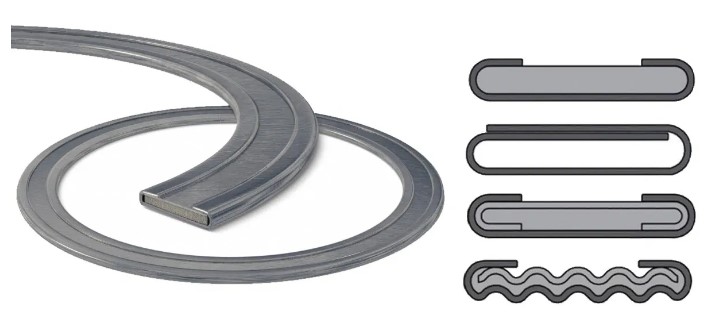

Графитовые кольца заключают в оболочку из стальной полосы. При этом используется замкнутая, разомкнутая форма, ребра жесткости.

Зубчатые прокладки имеют ребристые уплотнительные поверхности, одно или два ограничительных элемента.

Для фланцев RTJ типа используются только стальные кольцевые прокладки. Максимальной герметичностью обладают восьмиугольные модификации. Однако овальная форма поперечного сечения при незначительном снижении герметичности обладает более высоким эксплуатационным ресурсом.

При каждом монтаже необходимо приложить усилие затяжки болтов, чтобы прокладка немного сминалась более твердыми фланцами. Поэтому после каждого демонтажа, повторной установки форма кольца безвозвратно изменяет свою геометрию. Что очень критично для восьмиугольных изделий, и не так страшно для овальных колец.

В РФ такая прокладка ASME B 16 20называется кольцом Армко. Прокладки стальные всех остальных сечений – R ортагональое, RX и BX – являются его разновидностями. За счет специальной формы рабочее давление среды создает дополнительный замок уплотнения внутри канавки фланцевого соединения. Эта методика называется активированным давлением соединения кольцевой формы.

Наиболее часто BX прокладка овальная ASME используется на буровых и в нефтепереработке, где присутствуют скачки давления, гидроудары, вибрации и прочее механические нагрузки ослабляющие затяжку болтов.

Обозначение	R₁	C	H	B	A	P
R-11	1.5	4.32	9.7	11.2	6.35	34.14
R-12	1.5	5.23	12.7	14.2	7.95	39.70
R-13	1.5	5.23	12.7	14.2	7.95	42.88
R-14	1.5	5.23	12.7	14.2	7.95	44.45
R-15	1.5	5.23	12.7	14.2	7.95	47.63
R-16	1.5	5.23	12.7	14.2	7.95	50.80
R-17	1.5	5.23	12.7	14.2	7.95	57.15
R-18	1.5	5.23	12.7	14.2	7.95	60.33
R-19	1.5	5.23	12.7	14.2	7.95	65.10
R-20	1.5	5.23	12.7	14.2	7.95	68.28
R-21	1.5	7.75	16.0	17.5	11.13	72.24
R-22	1.5	5.23	12.7	14.2	7.95	82.55
R-23	1.5	7.75	16.0	17.5	11.13	82.55
R-24	1.5	7.75	16.0	17.5	11.13	95.25
R-25	1.5	5.23	12.7	14.2	7.95	101.60
R-26	1.5	7.75	16.0	17.5	11.13	101.60
R-27	1.5	7.75	16.0	17.5	11.13	107.95
R-28	1.5	8.66	17.5	19.1	12.70	111.13
R-29	1.5	5.23	12.7	14.2	7.95	114.30
R-30	1.5	7.75	16.0	17.5	11.13	117.48
R-31	1.5	7.75	16.0	17.5	11.13	123.83
R-32	1.5	8.66	17.5	19.1	12.70	127.00
R-33	1.5	5.23	12.7	14.2	7.95	131.78
R-34	1.5	7.75	16.0	17.5	11.13	131.78
R-35	1.5	7.75	16.0	17.5	11.13	136.53
R-36	1.5	5.23	12.7	14.2	7.95	149.23
R-37	1.5	7.75	16.0	17.5	11.13	149.23
R-38	1.5	10.49	20.6	22.4	15.88	157.18
R-39	1.5	7.75	16.0	17.5	11.13	161.93
R-40	1.5	5.23	12.7	14.2	7.95	171.45

Продолжение таблицы:

Обозначение	R₁	C	H	B	A	P
R-41	1.5	7.75	16.0	17.5	11.13	180.98
R-42	1.5	12.32	23.9	25.4	19.05	190.50
R-43	1.5	5.23	12.7	14.2	7.95	193.68
R-44	1.5	7.75	16.0	17.5	11.13	193.68
R-45	1.5	7.75	16.0	17.5	11.13	211.15
R-46	1.5	8.66	17.5	19.1	12.70	211.15
R-47	1.5	12.32	23.9	25.4	19.05	228.60
R-48	1.5	5.23	12.7	14.2	7.95	247.65
R-49	1.5	7.75	16.0	17.5	11.13	269.88
R-50	1.5	10.49	20.6	22.4	15.88	269.88
R-51	1.5	14.81	26.9	28.7	22.23	279.40
R-52	1.5	5.23	12.7	14.2	7.95	304.80
R-53	1.5	7.75	16.0	17.5	11.13	323.85
R-54	1.5	10.49	20.6	22.4	15.88	323.85
R-55	2.3	19.81	35.1	36.6	28.58	342.90
R-56	1.5	5.23	12.7	14.2	7.95	381.00
R-57	1.5	7.75	16.0	17.5	11.13	381.00
R-58	1.5	14.81	26.9	28.7	22.23	381.00
R-59	1.5	5.23	12.7	14.2	7.95	396.88
R-60	2.3	22.33	38.1	39.6	31.75	406.40
R-61	1.5	7.75	16.0	17.5	11.13	419.10
R-62	1.5	10.49	20.6	22.4	15.88	419.10
R-63	2.3	17.30	31.8	33.3	25.40	419.10
R-64	1.5	5.23	12.7	14.2	7.95	454.03
R-65	1.5	7.75	16.0	17.5	11.13	469.90
R-66	1.5	10.49	20.6	22.4	15.88	469.90
R-67	2.3	19.81	35.1	36.6	28.58	469.90
R-68	1.5	5.23	12.7	14.2	7.95	517.53
R-69	1.5	7.75	16.0	17.5	11.13	533.40
R-70	1.5	12.32	23.9	25.4	19.05	533.40
R-71	2.3	19.81	35.1	36.6	28.58	533.40
R-72	1.5	5.23	12.7	14.2	7.95	558.80
R-73	1.5	8.66	17.5	19.1	12.70	584.20
R-74	1.5	12.32	23.9	25.4	19.05	584.20
R-75	2.3	22.33	38.1	39.6	31.75	584.20
R-76	1.5	5.23	12.7	14.2	7.95	673.10
R-77	1.5	10.49	20.6	22.4	15.88	692.15
R-78	2.3	17.30	31.8	33.3	25.40	692.15
R-79	2.3	24.82	41.4	44.5	34.93	692.15
R-80	1.5	5.23	12.7	. . .	7.95	615.95
R-81	1.5	9.58	19.1	. . .	14.30	635.00
R-82	1.5	7.75	16.0	. . .	11.13	57.15
R-84	1.5	7.75	16.0	. . .	11.13	63.50
R-85	1.5	8.66	17.5	. . .	12.70	79.38
R-86	1.5	10.49	20.6	. . .	15.88	90.50
R-87	1.5	10.49	20.6	. . .	15.88	100.03
R-88	1.5	12.32	23.9	. . .	19.05	123.83
R-89	1.5	12.32	23.9	. . .	19.05	114.30
R-90	1.5	14.81	26.9	. . .	22.23	155.58

Окончание таблицы:

Обозначение	R₁	C	H	B	A	P
R-91	2.3	22.33	38.1	. . .	31.75	260.35
R-92	1.5	7.75	16.0	17.5	11.13	228.60
R-93	1.5	12.32	23.9	. . .	19.05	749.30
R-94	1.5	12.32	23.9	. . .	19.05	800.10
R-95	1.5	12.32	23.9	. . .	19.05	857.25
R-96	1.5	14.81	26.9	. . .	22.23	914.40
R-97	1.5	14.81	26.9	. . .	22.23	965.20
R-98	1.5	14.81	26.9	. . .	22.23	1 022.35
R-99	1.5	7.75	16.0	. . .	11.13	234.95
R-100	2.3	19.81	35.1	. . .	28.58	749.30
R-101	2.3	22.33	38.1	. . .	31.75	800.10
R-102	2.3	22.33	38.1	. . .	31.75	857.25
R-103	2.3	22.33	38.1	. . .	31.75	914.40
R-104	2.3	24.82	41.4	. . .	34.93	965.20
R-105	2.3	24.82	41.4	. . .	34.93	1 022.35

Величина допусков составляет ±0,2 мм на ширину кольца, -0,5 … +1,3 мм на высоту, ±0,5 мм на радиус изделия.

В стандарте приводится таблица соответствия овальных прокладок для всех типоразмеров труб по разным стандартам США:

Кольцо	Класс давления
	ASME B16.47 Серия А			API 6B				ASME B16.5
	150	300 – 600	900	720 – 960	2000	3000	5000	150	300 – 600	900	1500	2500
R-11	-	-	-	-	-	-	-	-	1/2	-	-	-
R-12	-	-	-	-	-	-	-	-	-	1/2	1/2	-
R-13	-	-	-	-	-	-	-	-	¾	-	-	1/2
R-14	-	-	-	-	-	-	-	-	-	3/4	3/4	-
R-15	-	-	-	-	1	1	1	1	-	-	-	-
R-16	-	-	-	-	-	-	-	-	1	1	1	3/4
R-17	-	-	-	-	11/4	11/4	11/4	11/4	-	-	-	-
R-18	-	-	-	-	-	-	-	-	11/4	11/4	11/4	1
R-19	-	-	-	-	-	-	-	11/2	-	-	-	-
R-20	-	-	-	-	11/2	11/2	11/2	11/2	11/2	11/2	11/2	-
R-21	-	-	-	-	-	-	-	-	-	-	-	11/4
R-22	-	-	-	-	-	-	-	2	-	-	-	-
R-23	-	-	-	-	-	-	-	-	2	-	-	-
R-24	-	-	-	2	2	-	-	-	-	2	2	-
R-25	-	-	-	-	-	2	2	12/2	-	-	-	-
R-26	-	-	-	12/2	12/2	-	-	-	12/2	-	-	2
R-27	-	-	-	-	-	12/2	12/2	-	-	12/2	12/2	-
R-28	-	-	-	-	-	-	-	-	-	-	-	12/2
R-29	-	-	-	-	-	-	-	3	-	-	-	-
R-30	-	-	-	-	-	-	-	-	3	-	-	-
R-31	-	-	-	3	3	3	-	-	3	3	-	-
R-32	-	-	-	-	-	-	-	-	-	-	-	3
R-33	-	-	-	-	-	-	-	13/2	-	-	-	-
R-34	-	-	-	-	-	-	-	-	13/2	-	-	-
R-35	-	-	-	-	-	-	3	-	-	-	3	-
R-36	-	-	-	-	-	-	-	4	-	-	-	-
R-37	-	-	-	4	4	4	13/2	-	4	4	-	-
R-38	-	-	-	-	-	-	-	-	-	-	-	4
R-39	-	-	-	-	-	-	4	-	-	-	4	-
R-40	-	-	-	-	-	-	-	-	-	-	-	-
R-41	-	-	-	5	5	5	-	-	-	-	-	-
R-42	-	-	-	-	-	-	-	-	-	-	-	5
R-43	-	-	-	-	-	-	-	6	-	-	-	-
R-44	-	-	-	-	-	-	5	-	-	-	5	-
R-45	-	-	-	6	6	6	-	-	6	6	-	-
R-46	-	-	-	-	-	-	6	-	-	-	6	-
R-47	-	-	-	-	-	-	-	-	-	-	-	6
R-48	-	-	-	-	-	-	-	8	-	-	-	-
R-49	-	-	-	8	8	8	-	-	8	8	-	-
R-50	-	-	-	-	-	-	8	-	-	-	8	-
R-51	-	-	-	-	-	-	-	-	-	-	-	8
R-52	-	-	-	-	-	-	-	10	-	-	-	-
R-53	-	-	-	10	10	10	-	-	10	10	-	-
R-54	-	-	-	-	-	-	10	-	-	-	10	-
R-55	-	-	-	-	-	-	-	-	-	-	-	10
R-56	-	-	-	-	-	-	-	12	-	-	-	-
R-57	-	-	-	12	12	12	-	-	12	12	-	-
R-58	-	-	-	-	-	-	-	-	-	-	12	-
R-59	-	-	-	-	-	-	-	14	-	-	-	-
R-60	-	-	-	-	-	-	-	-	-	-	-	12
R-61	-	-	-	14	14	14	-	-	14	-	-	-
R-62	-	-	-	-	-	-	-	-	-	14	-	-
R-63	-	-	-	-	-	-	-	-	-	-	14	-
R-64	-	-	-	-	-	-	-	16	-	-	-	-
R-65	-	-	-	16	16	-	-	-	16	-	-	-
R-66	-	-	-	-	-	16	-	-	-	16	-	-
R-67	-	-	-	-	-	-	-	-	-	-	16	-
R-68	-	-	-	-	-	-	-	18	-	-	-	-
R-69	-	-	-	18	18	-	-	-	18	-	-	-
R-70	-	-	-	-	-	18	-	-	-	18	-	-
R-71	-	-	-	-	-	-	-	-	-	-	18	-
R-72	-	-	-	-	-	-	-	20	-	-	-	-
R-73	-	-	-	20	20	-	-	-	20	-	-	-
R-74	-	-	-	-	-	20	-	-	-	20	-	-
R-75	-	-	-	-	-	-	-	-	-	-	20	-
R-76	-	-	-	-	-	-	-	24	-	-	-	-
R-77	-	-	-	-	-	-	-	-	24	-	-	-
R-78	-	-	-	-	-	-	-	-	-	24	-	-
R-79	-	-	-	-	-	-	-	-	-	-	24	-
R-80	-	-	-	-	-	-	-	-	-	-	-	-
R-81	-	-	-	-	-	-	-	-	-	-	-	-
R-82	-	-	-	-	-	-	1	-	-	-	-	-
R-83	-	-	-	-	-	-	11/2	-	-	-	-	-
R-84	-	-	-	-	-	-	2	-	-	-	-	-
R-85	-	-	-	-	-	-	12/2	-	-	-	-	-
R-86	-	-	-	-	-	-	3	-	-	-	-	-
R-87	-	-	-	-	-	-	4	-	-	-	-	-
R-88	-	-	-	-	-	-	13/2	-	-	-	-	-
R-89	-	-	-	-	-	-	5	-	-	-	-	-
R-90	-	-	-	-	-	-	10	-	-	-	-	-
R-91	-	-	-	-	-	-	-	-	-	-	-	-
R-92	-	-	-	-	-	-	-	-	-	-	-	-
R-93	-	26	-	-	-	-	-	-	-	-	-	-
R-94	-	28	-	-	-	-	-	-	-	-	-	-
R-95	-	30	-	-	-	-	-	-	-	-	-	-
R-96	-	32	-	-	-	-	-	-	-	-	-	-
R-97	-	34	-	-	-	-	-	-	-	-	-	-
R-98	-	36	-	-	-	-	-	-	-	-	-	-
R-99	-	-	-	-	8	8	-	-	-	-	-	-
R-100	-	-	26	-	-	-	-	-	-	-	-	-
R-101	-	-	28	-	-	-	-	-	-	-	-	-
R-102	-	-	30	-	-	-	-	-	-	-	-	-
R-103	-	-	32	-	-	-	-	-	-	-	-	-
R-104	-	-	34	-	-	-	-	-	-	-	-	-
R-105	-	-	36	-	-	-	-	-	-	-	-	-

В некоторых случаях RX прокладка овального сечения ASME может иметь отверстия для сброса избыточного давления. Аналогичным каналом оснащены все без исключения BX прокладки овальные ASME кольцевые стальные.

Материальное исполнение

Серийно выпускается прокладка овальная ASME B 16 20 из следующих конструкционных материалов:

EN (Евросоюз)	AISI (США)	ГОСТ (Россия)	ASTM (США)	DIN (Германия)	B.S (Англия)	JIS (Япония)
1.0335	A622	08кп	G10120	St12, DD11, USt4	DD13, DC01, 2HR, 040A10	SPCC, SWRCH8R, SPHE
1.7225	4140	38ХМ, 40ХФА	–	42CrMo4-T	–	–
1.7362	–	15Х5М	–	X11CrMo5	–	–
1.4000	410S	08Х13	–	X6Cr13	–	SUS 410S
1.4002	405	–	–	X6CrAl13	–	SUS 405
1.4003	–	–	–	X6CrNi12	–
1.4006	410	12X13	–	X12CrN13	–	SUS 410
1.4016	430	12X17	–	X6Cr17	–	SUS 430
1.4021	S42010	20X13	–	X20Cr13	–	SUS 420 J1
1.4024	410	–	–	X15Cr13	–	SUS 410 J1
1.4028	420	30X13	–	X30Cr13	–	SUS 420 J2
1.4031	–	40X13	–	X39Cr13	–	SUS 420 J2
1.4034	420	40X13	–	X46Cr13	–	–
1.4113	434	–	–	X6Crmo17-1	–	SUS 434
1.4300	302	1X17Н9	–	–	–	–
1.4301	304	08Х18Н10	–	X5CrNi18-10	–	SUS 304
1.4303	305	12Х18Н12	–	X4CrNi18-12	–	SUS 305
1.4306	304L	03Х18Н11	–	X2CrNi19-11	–	SUS 304L
1.4310	301	Х17Н8	–	X10CrNi18-8	–	SUS 301
1.4318	301LN	–	–	X2CrNiN18-7	–	SUS 301LN
1.4401	316	03Х17Н14М2	–	X5CrNiMo17-12-2	–	SUS 316
1.4404	316L, 315S	–	–	X2CrNiMo17-12-2	–	SUS 316L
1.4435	316L, 315S	03Х17Н14М2	–	X2CrNiMo18-14-3	–	SUS 316L
1.4439	S 31726		–	X2CrNiMoN17-13-5	–	SUS 317
1.4462	S 31803		–	X2CrNiMoN22-5-3	–	SUS 329 J3L
1.4501	S 32760	02Х25Н7М4	Super Duplex	X2CrNiMoCuWN25-7-4	–	–
1.4509	441	08Х17Т	FP18B	X2CrTiNb18	–	SUS 430
1.4510	439/430Ti	08Х17Т	–	X3CrTi17	–	SUS 430LX
1.4512	409	08Х13	–	X3CrTi12	–	SUH 409
1.4520	430Ti	08Х17Т	FP17A	X3CrTi17	–	SUS 430LX
1.4521	444	02Х18М2БТ	–	X2CrMoTi18-2	–	SUS 444
1.4539	N 08904	–	–	X1CrNiMoCu25-20-5		–
1.4541	321	08Х18Н10Т	321S31	X6CrNiTi18-10	–	SUS 321
1.4542	630		PP20I	X5CrNiCuNn16-4	J92180	SUS 630
1.4547	–	–	F44/6Mo	X1CrNiMoCuN20-18-7	–	–
1.4550	347	08Х18Н12В	–	X6CrNiNb18-10	–	SUS 347
1.4561	–	–	–	X1CrNiMoTi18-13-2	–	–
1.4563	S31254	02Х28Н30МДБ	–	X1CrNiMoCu31-27-4	–	SUS 354
1.4565	S 34565	–	–	X3CrNiMnMoNbN 23-17-5-3	–	–
1.4568	AM 35017-7PH	09Х17Н7Ю1	–	–	–	–
1.4571	316Ti	10Х17Н13М2Т	–	X6CrNiMoTi17-12-2	–	SUS 316Ti
1.4583	318	10Х16Н13М2В	–	–	–	–
1.4589	–	–	–	X5CrNiMoTi15-2	–
1.4713	–	10Х17СЮ	–	X10CrAl7	–
1.4724	405	10Х13СЮ	–	X10CrAl13	–
1.4828	309	20Х20Н14С2	–	–	–
1.4841	314	20Х25Н20С2	–	X15CrNiSi25-20	–
1.4842	442	–	–	X10CrAL18	–
1.4845	310S	20Х23Н18	–	X12CrNi25-21	–
1.4862	446	–	–	X10CrAl24	–
1.4878	321	12Х18Н10Т	–	X12CrNiTi18-9	–
1.4928	309	20Х20Н14С2	–	X15CrNiSi20-12	–
1.4948	304	08Х18Н10	–	–	–
1.4958	800	05Х20Н32Т	AP51J	X5CrNiAlTi31-20	–	SU880
2.436	Alloy 400	НМЖМц28-2,5-1,5	Monel 400	NiCr30Fe	–	–
2.4816	Alloy 600	ХН60ВТ	Inconel 600	NiCr15Fe	–	6207
2.4856	Alloy 625	–	AMI	BOHLER L625	NiCr22Mo9Nb	–
2.4858	Alloy 825	–	Incoloy 825	17744	NA16	–

По умолчанию прокладка ASME B 16 20 внутри фланцевого соединения должна быть мягче, чем материал самих фланцев. Поэтому ее твердость регламентируется в спецификации ASME B16.20 следующими значениями:

Сталь	Твердость
Сталь	По Роквеллу	По Бринеллю
Мягкое железо	56	90
Сталь низкоуглеродистая	68	120
Сплавы с 4 – 6,5% содержанием хрома и молибдена	72	130
AISI 304	83	160
AISI 316
AISI 347
AISI 410	86	170

Для маркировки колец используются следующие идентификаторы:

Сталь	Обозначение
Сталь	Идентификатор	Пример
Мягкое железо	D	R15D
Сталь низкоуглеродистая	S	R17S
Сплавы с 4 – 6,5% содержанием хрома и молибдена	F5	R20F5
AISI 304	S410	R23S410
AISI 316	S316	R25S316
AISI 347	S347	R33S347
AISI 410	S410	R41S410

Дополнительно прокладка овальная ASME может изготавливаться из титанового сплава Ti99.8 по классификации DIN для диапазона температур -250°С … +300°С.

Реализуем прокладки овальные ASME B 16 20 всех типоразмеров и исполнений из указанных конструкционных материалов для фланцевых соединений типа RTJ по стандартам API 6A, EN 12560-5, MSS44, BS1560, ASME B16.5, ASME B16.47.

11.03.2021

Возврат к списку
