Фланцы EN купить

В России потребность фланцы по EN 1092 1 купить возникает только при использовании в проекте арматуры, оборудования, изготовленного в Европе. Размеры и посадочные поверхности этих изделий не совпадают с фланцами ГОСТ. Поэтому требуются дополнительные затраты для реализации таких проектов.

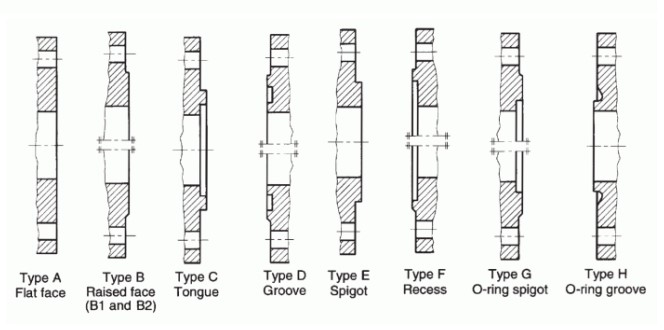

В спецификации Евросоюза рассматриваются фланцы номинального диаметра 10 – 3600 мм. Для каждого типового значения PN указано применение конкретных диаметров и типоразмеров посадочных поверхностей. Что позволяет фланцы EN купить для трубопроводов общего назначения различных отраслей промышленности.

Ниже представлены таблицы исполнения для всех вариантов рабочего давления и уплотнительных поверхностей:

PN 0,25 МПа

DN	d₁	R	α	z	y	x	w	f₄	f₃	f₂	f₁
10	35	2,5	–	23	35	34	24	2	4	4,5	2
15	40		–	28	40	39	29
20	50		41°	35	51	50	36
25	60			42	58	57	43
32	70			50	66	65	51
40	80			60	76	75	61
50	90			72	88	87	73
65	110			94	110	109	95
80	128			105	121	120	106
100	148	3	32°	128	150	149	129	2,5	4,5	5
125	178			154	176	175	155
150	202			182	204	203	183
200	258			238	260	259	239
250	312			291	313	312	292
300	356			342	364	363	343
350	415	3,5	27°	394	422	421	395	3	5	5,5
400	465			446	474	473	447
450	520			496	524	523	497
500	570			548	576	575	549
600	670			648	676	675	649
700	775			750	778	777	751
800	880			855	883	882	856
900	980			960	988	987	961
1000	1080	4	28°	1060	1094	1092	1062	4	6	6,5
1200	1280			1260	1294	1292	1262
1400	1480			1460	1494	1492	1462
1600	1690			1660	1694	1692	1662
1800	1890			1860	1894	1892	1862
2000	2090			2060	2094	2092	2062

PN 0,6 МПа

DN	d₁	R	α	z	y	x	w	f₄	f₃	f₂	f₁
10	35	2,5	–	23	35	34	24	2	4	4,5	2
15	40		–	28	40	39	29
20	50		41°	35	51	50	36
25	60			42	58	57	43
32	70			50	66	65	51
40	80			60	76	75	61
50	90			72	88	87	73
65	110			94	110	109	95
80	128			105	121	120	106
100	148	3	32°	128	150	149	129	2,5	4,5	5
125	178			154	176	175	155
150	202			182	204	203	183
200	258			238	260	259	239
250	312			291	313	312	292
300	365			342	364	363	343
350	415	3,5	27°	394	422	421	395	3	5	5,5
400	465			446	474	473	447
450	520			496	524	523	497
500	570			548	576	575	549
600	670			648	676	675	649
700	775			750	778	777	751
800	880			855	883	882	856
900	980			960	988	987	961
1000	1080	4	28°	1060	1094	1092	1062	4	6	6,5
1200	1295			1260	1294	1292	1262
1400	1510			1460	1494	1492	1462
1600	1710			1660	1694	1692	1662
1800	1920			1860	1894	1892	1862
2000	2125			2060	2094	2092	2062

PN 1 МПа

DN	d₁	R	α	z	y	x	w	f₄	f₃	f₂	f₁
10	40	2,5	–	23	35	34	24	2	4	4,5	2
15	45		–	28	40	39	29
20	58		41°	35	51	50	36
25	68			42	58	57	43
32	78			50	66	65	51
40	88			60	76	75	61
50	102			72	88	87	73
65	122			94	110	109	95
80	138			105	121	120	106
100	158	3	32°	128	150	149	129	2,5	4,5	5
125	188			154	176	175	155
150	212			182	204	203	183
200	268			238	260	259	239
250	320			291	313	312	292
300	370			342	364	363	343
350	430	3,5	27°	394	422	421	395	3	5	5,5
400	482			446	474	473	447
450	532			496	524	523	497
500	585			548	576	575	549
600	685			648	676	675	649
700	800			750	778	777	751
800	906			855	883	882	856
900	1005			960	988	987	961
1000	1110	4	28°	1060	1094	1092	1062	4	6	6,5
1200	1330			1260	1294	1292	1262
1400	1535			1460	1494	1492	1462
1600	1760			1660	1694	1692	1662
1800	1960			1860	1894	1892	1862
2000	2170			2060	2094	2092	2062

PN 1,6 МПа

DN	d₁	R	α	z	y	x	w	f₄	f₃	f₂	f₁
10	40	2,5	–	23	35	34	24	2	4	4,5	2
15	45		–	28	40	39	29
20	58		41°	35	51	50	36
25	68			42	58	57	43
32	78			50	66	65	51
40	88			60	76	75	61
50	102			72	88	87	73
65	122			94	110	109	95
80	138			105	121	120	106
100	158	3	32°	128	150	149	129	2,5	4,5	5
125	188			154	176	175	155
150	212			182	204	203	183
200	268			238	260	259	239
250	320			291	313	312	292
300	378			342	364	363	343
350	438	3,5	27°	394	422	421	395	3	5	5,5
400	490			446	474	473	447
450	550			496	524	523	497
500	610			548	576	575	549
600	725			648	676	675	649
700	795			750	778	777	751
800	900			855	883	882	856
900	1000			960	988	987	961
1000	1115	4	28°	1060	1094	1092	1062	4	6	6,5
1200	1330			1260	1294	1292	1262
1400	1530			1460	1494	1492	1462
1600	1750			1660	1694	1692	1662
1800	1950			1860	1894	1892	1862
2000	2150			2060	2094	2092	2062

Для PN 2,5 МПа:

DN	d₁	R	α	z	y	x	w	f₄	f₃	f₂	f₁
10	40	2,5	–	23	35	34	24	2	4	4,5	2
15	45		–	28	40	39	29
20	58		41°	35	51	50	36
25	68			42	58	57	43
32	78			50	66	65	51
40	88			60	76	75	61
50	102			72	88	87	73
65	122			94	110	109	95
80	138			105	121	120	106
100	162	3	32°	128	150	149	129	2,5	4,5	5
125	188			154	176	175	155
150	218			182	204	203	183
200	278			238	260	259	239
250	335			291	313	312	292
300	395			342	364	363	343
350	450	3,5	27°	394	422	421	395	3	5	5,5
400	505			446	474	473	447
450	555			496	524	523	497
500	615			548	576	575	549
600	720			648	676	675	649
700	820			750	778	777	751
800	930			855	883	882	856
900	1030			960	988	987	961
1000	1140	4	28°	1060	1094	1092	1062	4	6	6,5
1200	1350			1260	1294	1292	1262
1400	1560			1460	1494	1492	1462
1600	1780			1660	1694	1692	1662
1800	1985			1860	1894	1892	1862
2000	2210			2060	2094	2092	2062

PN 4 МПа

DN	d₁	R	α	z	y	x	w	f₄	f₃	f₂	f₁
10	40	2,5	–	23	35	34	24	2	4	4,5	2
15	45		–	28	40	39	29
20	58		41°	35	51	50	36
25	68			42	58	57	43
32	78			50	66	65	51
40	88			60	76	75	61
50	102			72	88	87	73
65	122			94	110	109	95
80	138			105	121	120	106
100	162	3	32°	128	150	149	129	2,5	4,5	5
125	188			154	176	175	155
150	218			182	204	203	183
200	285			238	260	259	239
250	345			291	313	312	292
300	410			342	364	363	343
350	465	3,5	27°	394	422	421	395	3	5	5,5
400	535			446	474	473	447
450	560			496	524	523	497
500	615			548	576	575	549
600	735			648	676	675	649
700	–			750	778	777	751
800				855	883	882	856
900				960	988	987	961
1000		4	28°	1060	1094	1092	1062	4	6	6,5
1200				1260	1294	1292	1262
1400				1460	1494	1492	1462
1600				1660	1694	1692	1662
1800				1860	1894	1892	1862
2000				2060	2094	2092	2062

PN 6,3 МПа

DN	d₁	R	α	z	y	x	w	f₄	f₃	f₂	f₁
10	40	2,5	–	23	35	34	24	2	4	4,5	2
15	45		–	28	40	39	29
20	58		41°	35	51	50	36
25	68			42	58	57	43
32	78			50	66	65	51
40	88			60	76	75	61
50	102			72	88	87	73
65	122			94	110	109	95
80	138			105	121	120	106
100	162	3	32°	128	150	149	129	2,5	4,5	5
125	188			154	176	175	155
150	218			182	204	203	183
200	285			238	260	259	239
250	345			291	313	312	292
300	410			342	364	363	343
350	465	3,5	27°	394	422	421	395	3	5	5,5
400	535			446	474	473	447
450	560			496	524	523	497
500	615			548	576	575	549
600	735			648	676	675	649
700	840			750	778	777	751
800	960			855	883	882	856
900	1070			960	988	987	961
1000	1180	4	28°	1060	1094	1092	1062	4	6	6,5
1200	1380			1260	1294	1292	1262
1400	–			1460	1494	1492	1462
1600				1660	1694	1692	1662
1800				1860	1894	1892	1862
2000				2060	2094	2092	2062

PN 10 МПа

DN	d₁	R	α	z	y	x	W	f₄	f₃	f₂	f₁
10	40	2,5	–	23	35	34	24	2	4	4,5	2
15	45		–	28	40	39	29
20	58		41°	35	51	50	36
25	58			42	58	57	43
32	78			50	66	65	51
40	88			60	76	75	61
50	102			72	88	87	73
65	122			94	110	109	95
80	138			105	121	120	106
100	162	3	32°	128	150	149	129	2,5	4,5	5
125	188			154	176	175	155
150	218			182	204	203	183
200	285			238	260	259	239
250	345			291	313	312	292
300	410			342	364	363	343
350	465	3,5	27°	394	422	421	395	3	5	5,5
400	535			446	474	473	447
450	560			496	524	523	497
500	615			548	576	575	549
600	–			648	676	675	649
700				750	778	777	751
800				855	883	882	856
900				960	988	987	961
1000		4	28°	1060	1094	1092	1062	4	6	6,5
1200				1260	1294	1292	1262
1400				1460	1494	1492	1462
1600				1660	1694	1692	1662
1800				1860	1894	1892	1862
2000				2060	2094	2092	2062

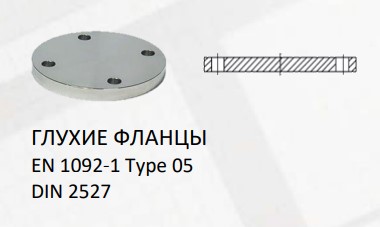

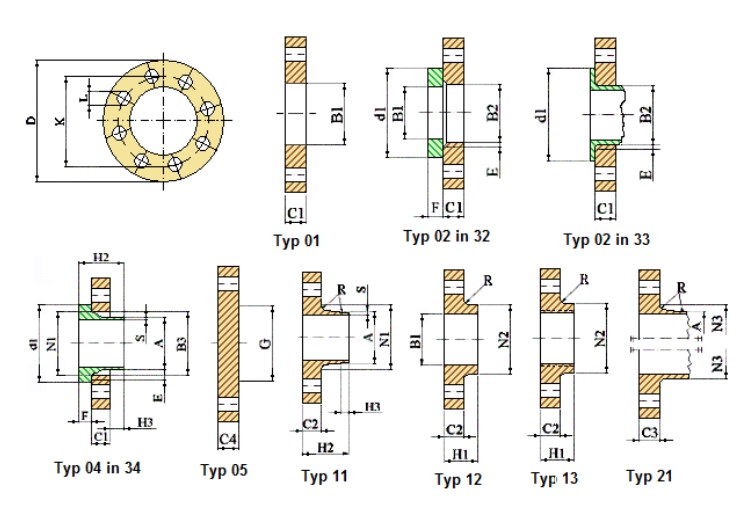

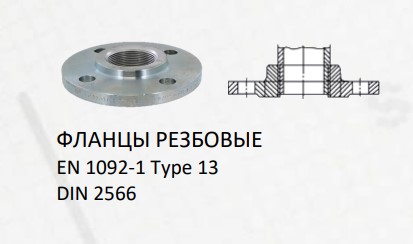

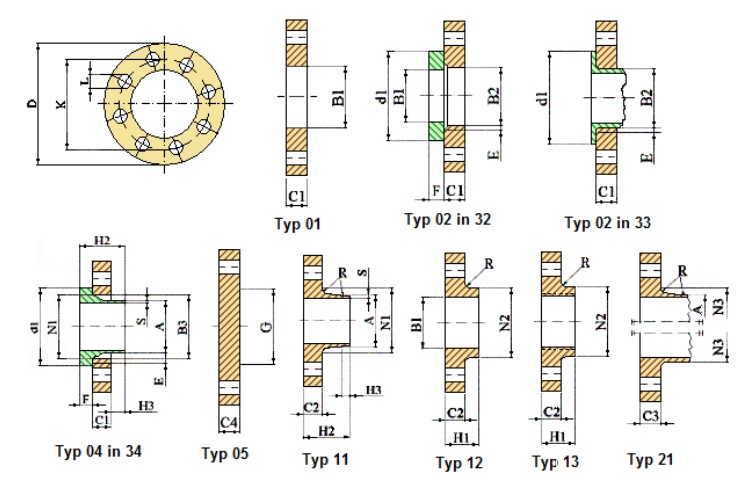

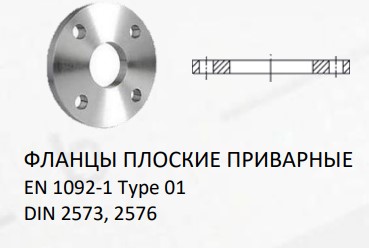

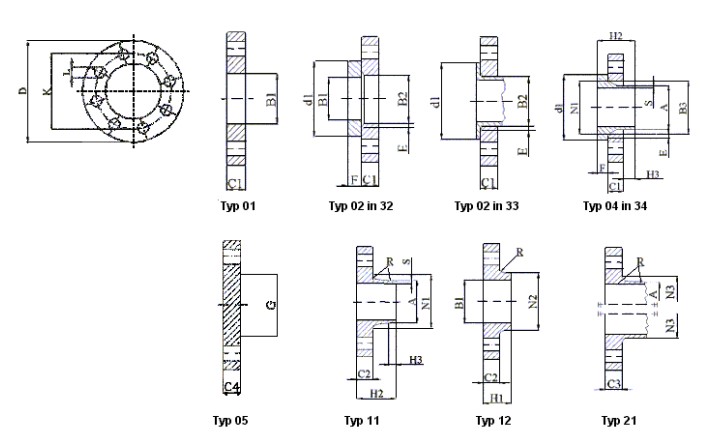

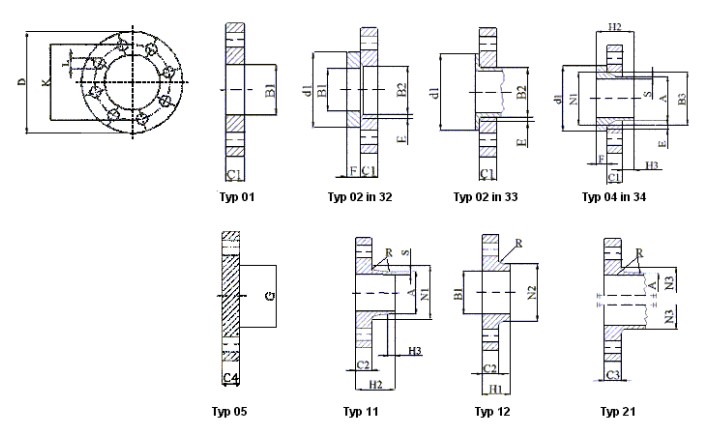

Чтобы фланцы по EN 1092 1 купить для конкретного проекта, необходимо знать размеры самого фланца. Поэтому в спецификации приводятся таблицы исполнений следующего типа:

PN 0,6 МПа

DN	B₂	B₁	A	Болт		L	K	D
	B₂	B₁	A	размер	кол-во	L	K	D
	Исполнение уплотнительной поверхности
	02	01, 12, 32	11, 21	01, 02, 05, 11, 12, 13, 21
10	21	18	17,2	М10	4	11	50	75
15	25	22	21,3				55	80
20	31	27,5	26,9				65	90
25	38	34,5	33,7				75	100
32	46	43,5	42,4	М12		14	90	120
40	53	49,5	48,3				100	130
50	65	61,5	60,3				110	140
65	81	77,5	76,1				130	160
80	94	90,5	88,9	М16		18	150	190
100	120	116	114,3				170	210
125	145	141,5	139,7		8		200	240
150	174	170,5	168,3				225	265
200	226	221,5	219,1				280	320
250	281	276,5	273		12		335	375
300	333	327,5	323,9	М20		22	395	440
350	365	369,5	355,6				445	490
400	416	411	406,4		16		495	540
450	467	462	457		16		550	595
500	519	513,5	508		20		600	645
600	622	616,5	610	М24	20	26	705	755
700	–	–	711	М24	24	26	810	860
800			813	М27		30	920	975
900			914				1020	1075
1000			1016		28		1120	1175
1200			1219	М30	32	33	1340	1405
1400			1422	М33	36	36	1560	1630
1600			1626	М33	40	36	1760	1830
1800			1829	М36	44	39	1970	2045
2000			2032	М39	48	42	2180	2265
2200			2035		52		2390	2475
2400			2438		56		2600	2685
2600			2620	М45	60	48	2710	2905
2800			2820		64		3020	3115
3000			3020		68		3220	3315
3200			3220		72		3430	3525
3400			3420		76		3640	3735
3600			3620	М52	80	56	3860	3970

Продолжение:

DN	H₃	H₂	H₁	Q	F	E	C₄	C₂/C₃	C₁
	Исполнение уплотнительной поверхности
	11	11	12, 13	05	32	02	05	11, 12, 13, 21	01, 02, 04
10	6	28	20	–	10	3	12
15		30	20			3	12
20		32	24			4	14		14
25		35	24			4			14
32		35	26			5			16
40	7	38
50	8				12
65	9		32	55		6
80	10	42	34	70			16		18
100		45	40	90	14		16		18
125		48	44	115			18		20
150	12	48		140			18		20
200	15	55		190	16		20		22
250		60		235	18	8	22	22	24
300		62		265					24
350		62	–	330					26
400		65		380	20				28
450		65		425	20		24		30
500		68		475	22		24	24	30
600	16	70		575	22		30	30	32
700				670	–	–	40	24	–
800				770			44	24
900				860			48	26
1000				960			52
1200	20	90		1160			60
1400				1346			68	32
1600				1546			76	34
1800		100		1746			84	36
2000	25	110		1950			92	38
2200		115		–			–	42
2400		125						44
2600		130						46
2800	30	135						48
3000		140						50
3200		150						54
3400	35	160						56
3600	35	165						60

Продолжение таблицы:

DN	S	R	N₃	N₂	N₁
	Исполнение уплотнительной поверхности
	11	11, 12, 13, 21	21	12, 13	11
10	1,8	4	20	25	26
15	2		26	30	30
20	2,3		34	40	38
25	2,6		44	50	42
32		6	54	60	55
40			64	70	62
50	2,9		74	80	74
65	2,9		94	100	88
80	3,2	8	110	110	102
100	3,6		130	130	130
125	4		160	160	155
150	4,5	10	182	185	184
200	5,9	10	238	240	236
250	6,3	12	264	295	290
300	7,1		342	355	342
350			392	–	385
400			442		438
450			494		492
500			544		538
600			642		640
700			746		740
800			850		842
900			950		942
1000		16	1050		1045
1200	8		1264		1248
1400	8		1480		1452
1600	9		1680		1655
1800	10		1878		1855
2000	11		2082		2058
2200	12	18	–		2260
2400	13				2462
2600	14				2665
2800	15				2865
3000	16				3068
3200	16	20			3272
3400	18				3475
3600	18				3678

Для PN 1 МПа

DN	F	E	A	Болты		L	K	D
	F	E	A	Размер	Кол-во	L	K	D
	Исполнение уплотнительной поверхности
	32, 34	02, 04	11, 21, 34	01, 02, 05, 11, 12, 21
10	12	3	17,2	М12	4	14	60	90
15	12	3	21,3				65	95
20	14	4	26,9				75	105
25		4	33,7				85	115
32		5	42,4	М16		18	100	140
40			48,3				110	150
50	16		60,3				125	165
65		6	76,1		**		145	185
80			88,9		8		160	200
100	18		114,3				180	220
125	18		139,7				210	250
150	20		168,3	М20		22	240	285
200	20		219,1				295	340
250	22	8	273		12		350	395
300			323,9		12		400	445
350			335,6		16		460	505
400	24		406,4	М24	16	26	515	565
450	24		457		20		565	615
500	26		508				620	670
600	26		610	М27		30	725	780
700	–	–	711,1	М27	24	30	840	895
800			813	М30	24	33	950	1015
900			914	М30	28	33	1050	1115
1000			1016	М33	28	36	1160	1230
1200			1219	М36	32	39	1380	1455
1400			1422	М39	36	42	1590	1675
1600			1626	М45	40	48	1820	1915
1800			1829		44		2020	2115
2000			2032		48		2230	2325
2200			2235	М52	52	56	2440	2550
2400			2438		56		2650	2760
2600			2620		60		2850	2960
2800			2820		64		3070	3180
3000			3020	М56	68	62	3290	3405

Продолжение таблицы:

DN	Q	C₄	C₃	C₂	C₁	B₃	B₂	B₁
	Исполнение уплотнительной поверхности
	05		21	11, 12	01, 02, 04	04	02	01, 12, 32
10	–	16	16		14	31	21	18
15		16	16		14	35	25	22
20		18	18		16	42	31	27,5
25					16	49	38	34,5
32					18	59	47	43,5
40					18	67	53	49,5
50					19	77	65	61,5
65	55				20	96	81	77,5
80	70	20	20		20	108	94	90,5
100	90	20	20		22	134	120	116
125	115	22	22		22	162	145	141,5
150	140	22	22		24	188	174	170,5
200	190	24			24	240	226	221,5
250	235	26			26	294	218	276,5
300	285				26	348	333	327,5
350	330				28	400	365	359,5
400	380				32	450	416	411
450	425	28			36	498	467	462
500	475	28			38	550	519	513,5
600	575	34			42	650	622	616,5
700	670	38	34	30	–	–	–	–
800	770	42	36	32
900	860	46	38	34
1000	960	52	38	34
1200	1160	60	44	38
1400	1346	–	48	42
1600	1546		52	46
1800	1746		56	50
2000	1950		60	54
2200			–	58
2400				62
2600				66
2800				70
3000				75

Продолжение таблицы:

DN	S	R	N₃	N₂	N₁	H₃	H₂	H₁
	Исполнение уплотнительной поверхности
	11, 34	11, 12, 21	21	12	11, 34			12, 13
10	1,8	4	28	30	28	6	35	22
15	2		32	35	32		38	22
20	2,3		40	45	40		40	26
25	2,6		52	52	46		40	28
32		6	60	60	56		42	30
40		6	70	70	64	7	45	32
50	2,9	5	84	84	74	8		28
65	2,9	6	104	104	92	10		32
80	3,2	6	120	118	105	10	50	34
100	3,6	8	140	140	131	12	52	40
125	4	8	170	168	156		55	44
150	4,5	10	190	195	184		55
200	5,9	10	246	246	234	16	62
250	6,3	12	298	298	292		68	46
300	7,1		348	350	342			46
350			408	400	385			53
400			456	456	440		72	57
450			502	502	488		72	63
500			559	559	542		75	67
600			658	658	642	18	80	75
700	8		772	–	746		80
800	8		876		850		90
900	10		976		950	20	95
1000	10	16	1080		1052	20	95
1200	11		1292		1256	25	115
1400	12		1496		1460		120
1600	14		1712		4666		130
1800	15		1910		4868	30	140
2000	16		2120		2072	30	150
2200	18	18	–		2275	35	160
2400	20				2478	35	170
2600	22				2680	40	180
2800	22				2882	40	190
3000	24				3085	45	200

Для PN 1,6 МПа

DN	F	E	A	Болт		L	K	D
	F	E	A	размер	кол-во	L	K	D
	Исполнение уплотнительной поверхности
	32, 34	02, 04	11, 21, 34	01, 02, 05, 11, 12, 21
10	12	3	17,2	М12	4	14	60	90
15	12	3	21,3				65	95
20	14	4	26,9				75	105
25		4	33,7				85	115
32		5	42,4	М16		18	100	140
40			48,3				110	150
50	16		60,3				125	165
65		6	76,1		**		145	185
80			88,9		8		160	200
100	18		114,3				180	220
125	18		139,7				210	250
150	20		168,3	М20		22	240	285
200	20		219,1	М20	12	22	295	340
250	22	8	273	М24		26	355	405
300	24		323,9				410	460
350	26		355,6		16		470	520
400	28		406,4	М27	16	30	525	580
450	30		457	М27	20	30	585	640
500	32		508	М30		33	650	715
600	32		610	М33		36	770	840
700	–	–	711	М33	24	36	840	910
800			813	М36	24	39	950	1025
900			914	М36	28	39	1050	1125
1000			1016	М39	28	42	1170	1255
1200			1219	М45	32	48	1390	1485
1400			1422	М45	36	48	1590	1685
1600			1626	М52	40	56	1820	1930
1800			1829	М52	44	56	2020	2130
2000			2032	М56	48	62	2230	2345

Продолжение таблицы:

DN	Q	C₄	C₃	C₂	C₁	B₃	B₂	B₁
	Исполнение уплотнительной поверхности
	05		21	11, 12, 13	01, 02, 04	04	02	01, 12, 32
10	–	16			14	31	21	18
15		16			14	35	25	22
20		18			16	42	31	27,5
25					16	49	38	34,5
32					18	59	47	43,5
40					18	67	53	49,5
50	–	18			19	77	65	61,5
65	55	18			20	96	81	77,5
80	70	20			20	108	94	90,5
100	90	20			22	134	120	116
125	115	22			22	162	145	141,5
150	140	22			24	188	174	170,5
200	190	24			26	240	226	221,5
250	235	26			29	294	281	276,5
300	285	28			32	348	333	327,5
350	330	30			35	400	365	359
400	380	32			38	454	416	411
450	425	40			42	500	467	462
500	475	44			46	556	510	513,5
600	575	54			52	660	622	616,5
700	670	48	42	36	–	–	–	–
800	770	52	42	38
900	860	58	44	40
1000	960	64	46	42
1200	1160	76	52	48
1400	1346	–	58	52
1600	1546		64	58
1800	1746		68	62
2000	1950		70	66

Продолжение таблицы:

DN	S	R	N₃	N₂	N₁	H₃	H₂	H₁
	Исполнение уплотнительной поверхности
	11, 34	11, 12, 13, 21	21	12, 13	11, 34			12, 13
10	1,8	4	28	30	28	6	35	22
15	2		32	35	32		38	22
20	2,3		40	45	40		40	26
25	2,6		52	52	46		40	28
32		6	60	60	56		42	30
40		6	70	70	64	7	45	32
50	2,9	5	84		74	8		28
65	2,9	6	104		92	10		32
80	3,2	6	120	118	105	10	50	34
100	3,6	8	140		131	12	52	40
125	4	10	170	168	156		55	44
150	4,5	10	190	195	184		55
200	5,9	12	246		235	16	62
250	6,3		296	298	292		70	46
300	7,1		350		344		78	46
350	8		410	400	390		82	57
400			458	456	445		85	63
450			516	502	490		87	68
500			576	559	548		90	73
600	8,8		690	658	652	18	95	83
700	8,8		760		755	18	100	83
800	10		862	864	855	20	105	90
900			962	968	955	20	110	94
1000		16	1076	1072	1058	22	120	100
1200	12,5		1282	–	1262	30	130	–
1400	14,2		1482		1465	30	145
1600	16		1696		1668	35	160
1800	17,5		1896		1870	35	170
2000	20		2100		2072	40	180

Для PN 2,5 МПа:

DN	F	E	A	Болт		L	K	D
	F	E	A	размер	кол-во	L	K	D
	Исполнение уплотнительной поверхности
	32, 34	02, 04	11, 21, 34	01, 02, 05, 11, 12, 21
10	12	3	17,2	М12	4	14	60	90
15	12	3	21,3				65	95
20	14	4	26,9				75	105
25		4	33,7				85	115
32		5	42,4	М16		18	100	140
40			48,3				110	150
50	16		60,3				125	165
65	16	6	76,1		8		145	185
80	18		88,9				160	200
100	20		114,3	М20		22	190	235
125	22		139,7	М24		26	220	270
150	24		168,3				250	300
200	26		219,1		12		310	360
250	26	8	273,5	М27	12	30	370	425
300	28		323,9	М27	16	30	430	485
350	32		355,6	М30		33	490	555
400	34		406,4	М33		36	550	620
450	36		457		20		600	670
500	38		508				660	730
600	40		610	М36		39	770	845
700	–	–	711	М39	24	42	875	960
800			813	М45	24	48	990	1085
900			914	М45	28	48	1090	1158
1000			1016	М52	28	56	1210	1320
1200			1219	М52	32	56	1420	1530
1400			1422	М56	36	62	1640	1755
1600			1626	М56	40	62	1860	1975
1800			1829	М64	44	70	2070	2195
2000			2032	М64	48	70	2300	2425

Продолжение таблицы:

DN	Q	C₄	C₃	C₂	C₁	B₃	B₂	B₁
	Исполнение уплотнительной поверхности
	05		21	11, 12, 13	01, 02, 04	04	02	01, 12, 32
10	–	16			14	31	21	18
15		16			14	35	25	22
20		18			16	42	31	27,5
25					16	49	38	34,5
32					18	59	47	43,5
40					18	67	53	49,5
50		20				77	65	61,5
65	55	22				96	81	77,5
80	70	24			24	114	94	90,5
100	90	24			26	138	120	116
125	115	26			26	166	145	141,5
150	140	26			30	194	174	170,5
200	190	30			32	250	226	221,5
250	235	32			35	302	281	276,5
300	285	34			38	356	333	327,5
350	332	38			42	408	365	359,5
400	380	40			46	462	416	411
450	425	46			50	510	467	462
500	475	48			56	568	519	513,5
600	575	58			68	670	622	616,5
700	–	–	50	46	–	–	–	–
800			54	50
900			58	54
1000			62	58
1200			70	–
1400			76
1600			84
1800			90
2000			96

Продолжение таблицы:

DN	S	R	N₃	N₂	N₁	H₃	H₂	H₁
	Исполнение уплотнительной поверхности
	11, 34	11, 12, 13, 21	21	12, 13	11, 34			12, 13
10	1,8	4	28	30	28	6	35	22
15	2		32	35	32		38	22
20	2,3		40	45	40		40	26
25	2,6		52	52	46		40	28
32		6	60	60	56		42	30
40			70	70	64	7	45	32
50	2,9		84		75	8	48	34
65	2,9		104		90	10	52	38
80	3,2	8	120	118	105	12	58	40
100	3,6		142	145	134		65	44
125	4		162	170	162		68	48
150	4,5	10	192	200	192		75	52
200	6,3	10	252	256	244	16	80	52
250	7,1	12	304	310	298	18	88	60
300	8		364	364	352	18	92	67
350	8		418	418	398	20	100	72
400	8,8		472	472	452		110	78
450	8,8		520	520	500		110	84
500	10		580	580	558		125	90
600	11		584	684	660			100
700	12,5		780	–	760			–
800	14,2		882		864	22	135
900	16		982		968	24	145
1000	17,5	16	1086		1070	24	155
1200	–	18	1296		–	–	–
1400		18	1508
1600		20	1726
1800			1920
2000			2150

Для PN 4 МПа:

DN	F	E	A	Болт		L	K	D
	F	E	A	размер	кол-во	L	K	D
	Исполнение уплотнительной поверхности
	32, 34	02, 04	11, 21, 34	01, 02, 05, 11, 12, 21
10	12	3	17,2	М12	4	14	60	90
15	12	3	21,3				65	95
20	14	4	26,9				75	105
25		4	33,7				85	115
32		5	42,4	М16		18	100	140
40			48,3				110	150
50	16		60,3				125	165
65	16	6	76,1		8		145	185
80	18		88,9				160	200
100	20		114,3	М20		22	190	235
125	22		139,7	М24		26	220	270
150	24		168,3	М24		26	250	300
200	28		219,1	М27	12	30	320	375
250	30	8	273	М30	12	33	385	450
300	34		323,9	М30	16	33	450	515
350	36		355,6	М33		36	510	580
400	42		406,4	М36		39	585	660
450	46		457	М36	20	39	610	685
500	50		508	М39		42	670	755
600	54		610	М45		48	795	890

Продолжение таблицы:

DN	Q	C₄	C₃	C₂	C₁	B₃	B₂	B₁
	Исполнение уплотнительной поверхности
	05		21	11, 12, 13	01, 02, 04	04	02	01, 12, 32
10	–	16			14	31	21	18
15		16			14	35	25	22
20		18			16	42	31	27,5
25					16	49	38	34,5
32					18	59	47	43,5
40					18	67	53	49,5
50		20				77	65	61,5
65	55	22				96	81	77,5
80	70	24			24	114	94	90,5
100	90	24			26	138	120	116
125	115	26			26	166	145	141,5
150	140	26			30	194	174	170,5
200	190	36	34		36	250	226	221,5
250	235	38			42	312	281	276,5
300	265	42			48	368	333	327,5
350	330	46			54	418	365	359,5
400	380	50			60	472	416	411
450	425	57			66	510	467	462
500	475	57			72	572	519	513,5
600	575	72			84	676	622	616,5

Продолжение таблицы:

DN	S	R	N₃	N₂	N₁	H₃	H₂	H₁
	Исполнение уплотнительной поверхности
	11, 34	11, 12, 13, 21	21	12, 13	11, 34			12, 13
10	1,8	4	28	30	28	6	35	22
15	2		32	35	32		38	22
20	2,3		40	45	40		40	26
25	2,6		52	52	46		40	28
32		6	60	60	56		42	30
40			70	70	64	7	45	32
50	2,9		84		75	8	48	34
65	2,9		104		90	10	52	38
80	3,2	8	120	118	105	12	58	40
100	3,6		142	145	134		65	44
125	4		162	170	162		68	48
150	4,5	10	192	200	192		75	52
200	6,3	10	254	260	244	16	88	52
250	7,1	12	312	312	306	18	105	60
300	8		378	380	362	18	115	67
350	8,8		432	424	408	20	125	72
400	11		498	478	462		135	78
450	12,5		522	522	500		135	84
500	14,2		576	576	562		140	90
600	16		686	686	666		150	100

Для PN 6,3 МПа

DN	Q	B₁	A	Болт		L	K	D
	Q	B₁	A	размер	кол-во	L	K	D
	Исполнение уплотнительной поверхности
	05	01, 12	11, 21	01, 05, 11, 12, 13, 21
10	–	18	17,2	М12	4	14	70	100
15		22	21,3	М12		14	75	105
20		27,5	26,9	М16		18	90	130
25		34,5	33,7	М16		18	100	140
32		43,5	42,4	М20		22	110	155
40		49,5	48,3				125	170
50		61,5	60,3				135	180
65	45	77,5	76,1		8		160	205
80	60	90,5	88,9				170	215
100	80	116	114,3	М24		26	200	250
125	105	141,5	139,7	М27		30	240	295
150	130	170,5	168,3	М30		33	280	345
200	180	221,5	219,1	М33	12	36	345	415
250	220	276,5	273		12		400	470
300	270	327,5	323,9		16		460	530
350	310	369,5	355,6	М36		39	525	600
400	360	411	406,4	М39		42	585	670
500	–	–	–	М45	20	48	705	800
600				М52	20	56	820	930
700				М52	24	56	935	1045
800				М56	24	62	1050	1165
900				М56	28	62	1170	1285
1000				М64	28	70	1290	1415
1200				М72	32	78	1530	1665

Продолжение таблицы:

DN	C₄	C₃	C₂	C₁	H₃	H₂	H₁
	Исполнение уплотнительной поверхности
	05	21	11, 12, 13	01	11		12, 13
10	20				6	45	28
15	20				6	45	28
20	22				8	48	30
25	24	24	24			58	32
32	24	26	24			60	32
40	26	28	26		10	62	34
50	26				10	62	36
65	26				12	68	40
80	28			30		72	44
100	30			32		78	52
125	34					88	56
150	36					95	60
200	42			46	16	110	–
250	46			54	18	125
300	52			62	18	140
350	56			72	20	150
400	60			78	20	160
500	–	68	–		–
600		76
700		84
800		92
900		98
1000		108
1200		126

Продолжение таблицы:

DN	S	R	N₃	N₂	N₁
	Исполнение уплотнительной поверхности
	11	11, 12, 13, 21	21	12, 13	11
10	1,8	4	40		32
15	2		45	43	34
20	2,6		50	52	42
25	2,6		61	60	52
32	2,9	6	68		62
40			82	80	70
50			90	90	82
65	3,2		105	112	98
80	3,6	8	122	125	112
100	4		146	152	138
125	4,5		177	185	168
150	5,6	10	204	215	202
200	7,1	10	264	–	256
250	8,8	12	320		316
300	11		378		372
350	12,5		434		420
400	14,2		490		475
500	–		602		–
600		15	714
700		15	826
800		18	938
900			1048
1000			1162
1200			1390

Для PN 10 МПа:

DN	Q	B₁	A	Болт		L	K	D
	Q	B₁	A	размер	кол-во	L	K	D
	Исполнение уплотнительной поверхности
	05	01, 12	11, 21	01, 05, 11, 12, 13, 21
10	–	18	17,2	М12	4	14	70	100
15		22	21,3	М12		14	75	105
20		27,5	26,9	М16		18	90	130
25		34,5	33,7	М16		18	100	140
32		43,5	42,4	М20		22	110	155
40		49,5	48,3	М20		22	125	170
50		61,3	60,3	М24		26	145	195
65	45	77,5	76,1		8		170	220
80	60	90,5	88,9				180	230
100	80	116	114,3	М27		30	210	265
125	105	141,5	139,7	М30		33	250	315
150	130	170,5	168,3	М30	12	33	290	355
200	180	221,5	219,1	М33		36	360	430
250	210	276,5	273	М36		39	430	505
300	260	327,5	323,9	М39	16	42	500	585
350	300	359,5	355,6	М45		48	560	655
400	–	411	406,4	М45		48	620	715
500	–	543,5	508	М52	20	56	760	870

Продолжение таблицы:

DN	C₄	C₃	C₂	C₁	H₃	H₂	H₁
	Исполнение уплотнительной поверхности
	05	21	11, 12, 13	01	11		12, 13
10	20				6	45	28
15	20				6	45	28
20	22				8	48	30
25	24	24	24			58	32
32	24	26	24			60	32
40	26	28	26		10	62	34
50	28	30	28		10	68	36
65	30	34	30		12	76	40
80	32	36	32			78	44
100	36	40	36			90	25
125	40			42		105	56
150	44			48		115	60
200	52			60	16	130	–
250	60			72	18	157
300	68			84	18	170
350	74			95	20	189
400	–	78	–	106	–	–
500	–	94	–	128	–	–

Продолжение таблицы:

DN	S	R	N₃	N₂	N₁
	Исполнение уплотнительной поверхности
	11	11, 12, 13, 21	21	12, 13	11
10	1,8	4	40		32
15	2		45	43	34
20	2,6		50	52	42
25	2,6		61	60	52
32	2,9	6	68		62
40	2,9	6	82	80	70
50
65
80
100
125
150
200
250
300
350
400
500

Изготавливаются EN фланцы из следующих марок сталей:

Сталь нержавеющая		Сталь углеродистая и легированная
1.4301	X5CrNi18-10	1.0038	S235JR
1.4306	X2CrNi19-11	1.0345	P235GH
1.4307	X2CrNi18-9	1.0352	P245GH
1.4401	X5CrNiMo17-12-2	1.0425	P265GH
1.4404	X2CrNiMo17-12-2	1.0460	P250GH
1.4410	X2CrNiMoN25-7-4	1.0565	P355NH
1.4432	X2CrNiMo17-12-3	1.0566	P355NL1
1.4462	X2CrNioN25-5-3	1.0571	P355QH1
1.4529	X1CrNiMoCuN25-20-7	1.0577	S355J2
1.4539	X1CrNiMoCu25-20-5	1.4903	X10CrMoVNb9-1
1.4541	X6CrNiTi18-10	1.5415	16Mo3
1.4547	X1CrNiMoCuN20-18-7	1.5637	12Ni14
1.4550	X6CrNiNb18-10	1.7335	13CrMo4-5
1.4571	X6CrNiMoTi17-12-2	1.7383	11CrMo9-10
1.4941	X6CrNiTiB18-10
1.4948	X6CrNi18-10

В первую часть сертификата EN 1092 вошли 44 ранее использовавшихся стандартов DIN 2500 – DIN 86043. Обозначения марок сталей приводятся, как по Евростандарту EN, так и по нормативам DIN Германии, так как большая часть фланцев взята из спецификаций этой страны.

Из-за специфики применения фланцы EN купить можно только по предварительному заказу. Так как на складах производителей в наличии обычно имеется только самый востребованный их ассортимент.

Фланец с соединительным выступом типа В имеет две модификации В1 и В2 по чистоте обработки наружной поверхности. Поэтому для любого диапазона рабочего давления можно В1 фланцы по EN 1092 1 купить со склада. А для того, чтобы В2 фланцы EN купить, необходимо предварительно заказать их в необходимом количестве.

Условное обозначение фланцев отличается от принятого в РФ. Вначале указывается номер стандарта, в данном случае EN 1092-1. Затем идет тип фланца 01 – 37, далее следует вид уплотнительной поверхности А – Н. После этого указывается номинальный диаметр DN 10 – 3600 мм и рабочее давление трубопровода PN 0,6 – 10 МПа. В конце условного обозначения стоит марка стали.

12.03.2021

Возврат к списку
